Keysight N932xC基礎頻譜分析儀系列：高性價比射頻測試解決方案
2025-07-15
Keysight N932xC基礎頻譜分析儀系列：高性價比射頻測試解決方案

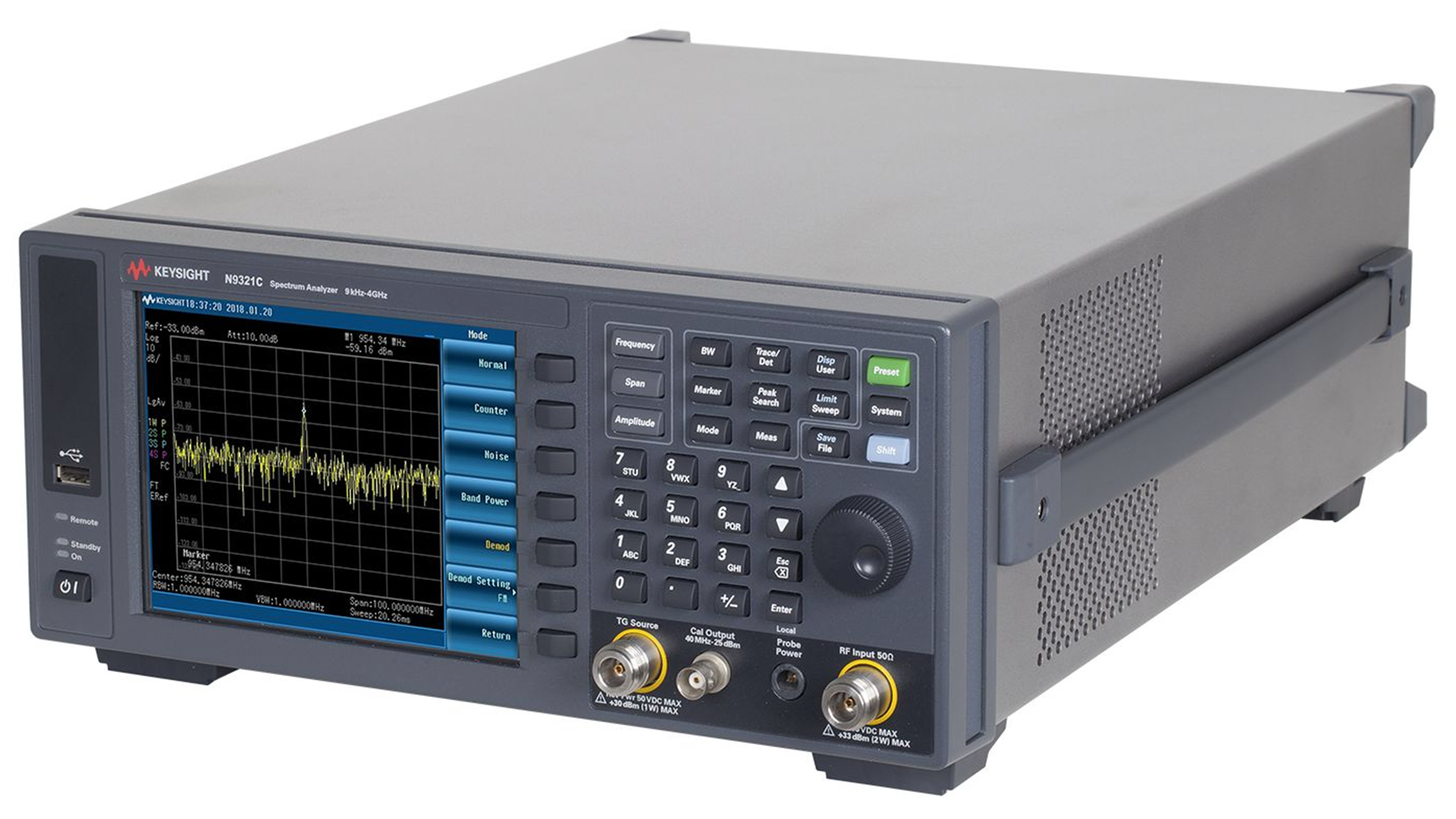

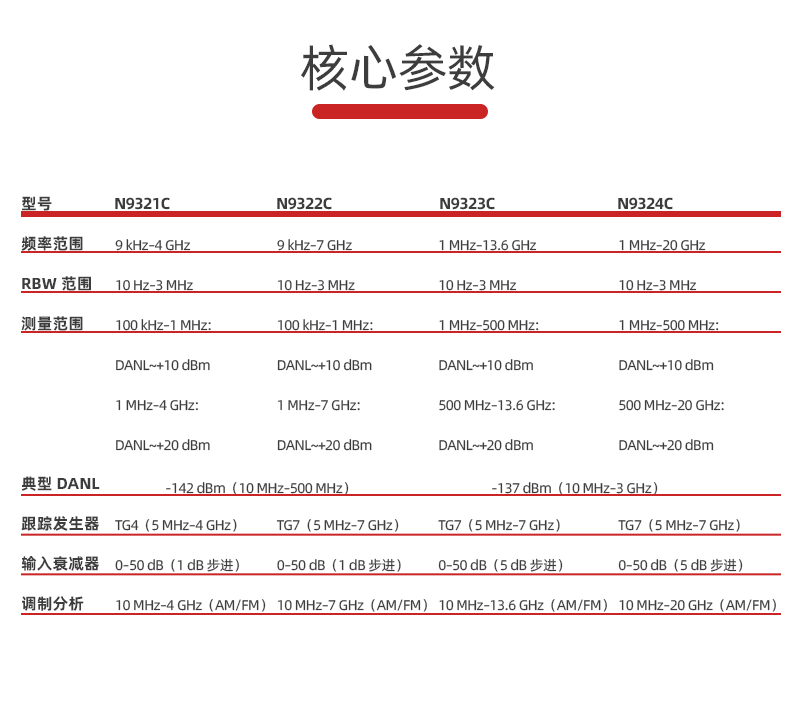

Keysight N932xC系列基礎頻譜分析儀（BSA）包含四款型號，針對不同測試場景提供精準射頻測量：
N9321C：9 kHz～4 GHz（入門級，滿足基礎研發）
N9322C：9 kHz～7 GHz（主流頻段，性價比之選）
N9323C：1 MHz～13.6 GHz（支持5G/WiFi 6E）
N9324C：1 MHz～20 GHz（毫米波前沿應用）
■ 精度與靈敏度：DANL（顯示平均噪聲電平）低至-161 dBm（預放開啟），相位噪聲典型值-100 dBc/Hz @100 kHz偏移（1 GHz信號）
■ 動態范圍：TOI（三階截點）典型值+15 dBm（300 MHz～7 GHz），支持高線性測量

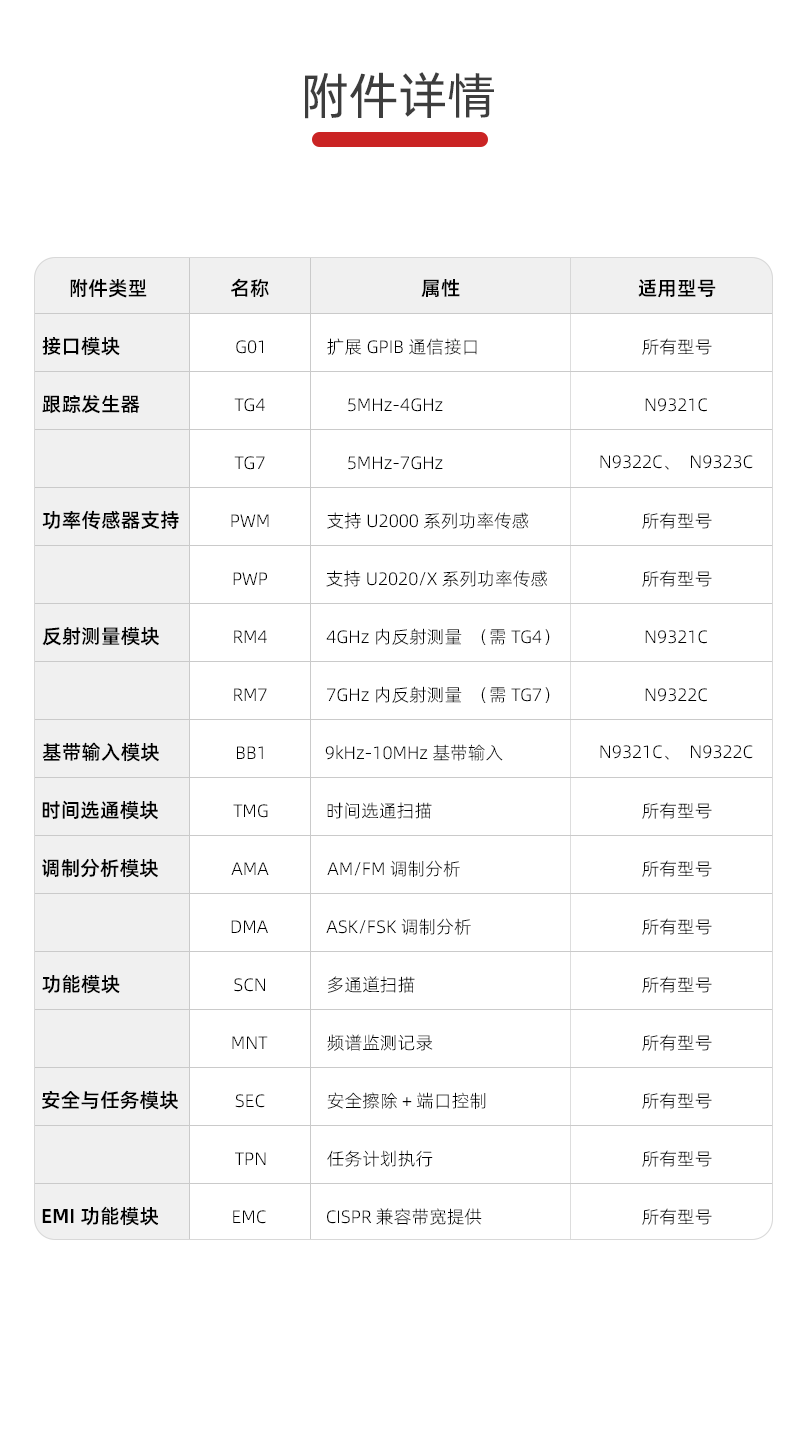

■ 擴展功能：
◇ 跟蹤發生器（TG7選件）：輸出0～-20 dBm（5 MHz～7 GHz），支持反射測量
◇ EMI預認證選件：CISPR帶寬（200 Hz/9 kHz/120 kHz/1 MHz）及準峰值檢測
◇ 實時頻譜監測（選件MNT）：頻譜圖記錄與回放
● 配套方案
○ 校準附件：N9311X-201機械校準件（DC～7 GHz OSL）
○ 軟件支持：Task Planner（選件TPN）實現20步自動化測試流程，提升重復性任務效率
● 主推型號：N9322C（9 kHz～7 GHz）的三大優勢
○ 場景覆蓋廣：
· 支持2.4/5.8 GHz WiFi、藍牙5.0、LTE頻段（<6 GHz），完美適配消費電子、物聯網設備研發。
· 7 GHz上限可捕獲WiFi 6E諧波干擾（6.5 GHz頻段）。
○ 成本效益突出：
· 預放開啟時DANL達-150 dBm（典型值），媲美高端機型，價格僅為同頻段競品60-70%。
· 標配USB/GPIB/LAN多接口，無縫集成自動化測試系統。
○ 擴展性強：
· 獨有基帶輸入選件（BB1）：優化9 kHz～10 MHz低頻測試（如xDSL、AM/FM廣播），DANL低至-145 dBm。
· 反射測量（RM7選件）：結合TG7實現VSWR/回波損耗一站式分析，無需額外購置矢網。
對比：為何N9322C更適合經濟型實驗室？
| 參數 | N9322C | 同級經濟型頻譜儀（典型值） |
|---|---|---|
| 頻率范圍 | 9 kHz～7 GHz | 9 kHz～6 GHz |
| DANL（預放開啟） | -150 dBm @1-10 MHz（典型值） | -135 dBm |
| 相位噪聲 | -98 dBc/Hz @100 kHz偏移 | -85 dBc/Hz |
| 跟蹤發生器 | 內置（選件TG7） | 需外置信號源 |
| 數據接口 | USB/GPIB/LAN/WiFi（選件） | 僅USB |
關鍵差異：N9322C在7 GHz以下頻段提供接近高端機型的靈敏度，且內置跟蹤發生器大幅降低系統復雜度，特別適合預算有限但需高可靠性的場景。
● 應用場景與解決方案
○ 消費電子研發：
？問題：WiFi模塊諧波超標導致認證失敗
方案：N9322C+EMI選件，CISPR準峰值檢測快速定位干擾源，搭配近場探頭（N9311X-100）精確定點。
○ 通信維護：
？問題：基站饋線故障排查效率低
方案：反射測量選件（RM7+TG7）實現DTF（故障點距離）分析，最大60 dB動態范圍，精度±0.01 dB。
○ 教育實驗室：
？問題：教學設備功能單一
方案：AM/FM/ASK/FSK解調選件（AMA/DMA）支持通信原理實驗，實時觀測調制深度、頻偏等參數。
Keysight N9322C以7 GHz全頻段覆蓋、-150 dBm級靈敏度及模塊化選件設計，重新定義經濟型頻譜儀的性能標桿。
無論是研發預認證、產線故障排查還是教學實驗，均可提供高性價比的一站式射頻解決方案。
若需進一步了解型號選配建議或場景應用細節，歡迎 聯系我們 的技術團隊，為您提供專業適配指南。
